신무기시리즈 : 7

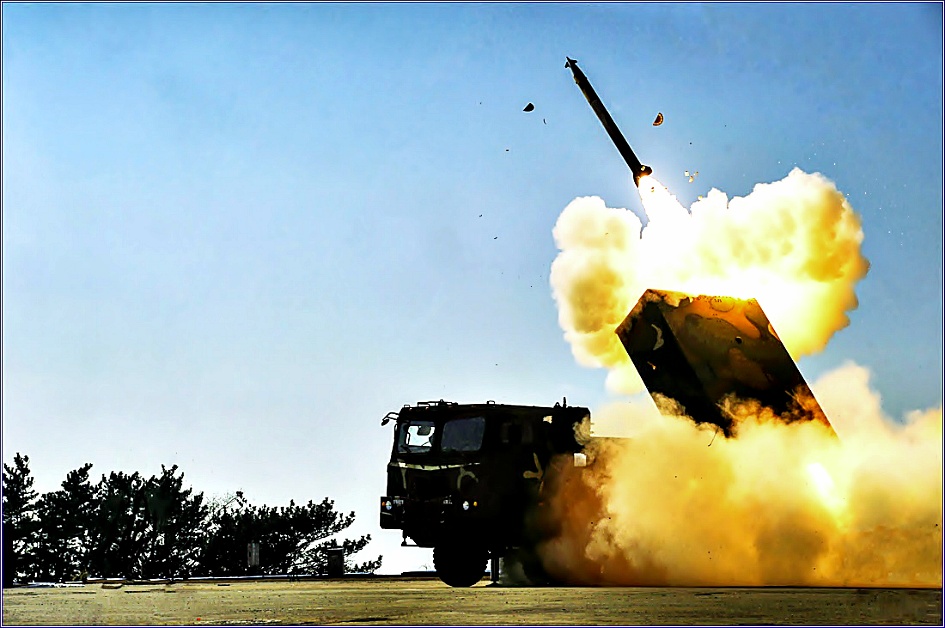

                                  한국형   MLRS  (천 무)







   2009년 기존의 227mm  M270 MLRS (multiple launch rocket system) 와구형 국산130mm구룡   다연장  로켓을 대체하기

  위해개발을 시작했다. 2009년부터  2013년까지 5년간 1300억원을 투입개발했다.  2014년 8월 중순부터  대량생산이  시작

  되었다. 2020년까지 천무  대량생산에 3조3000억원의 예산이 투입될 계획이다. 130 mm구룡,  227mm - 270MLRS,

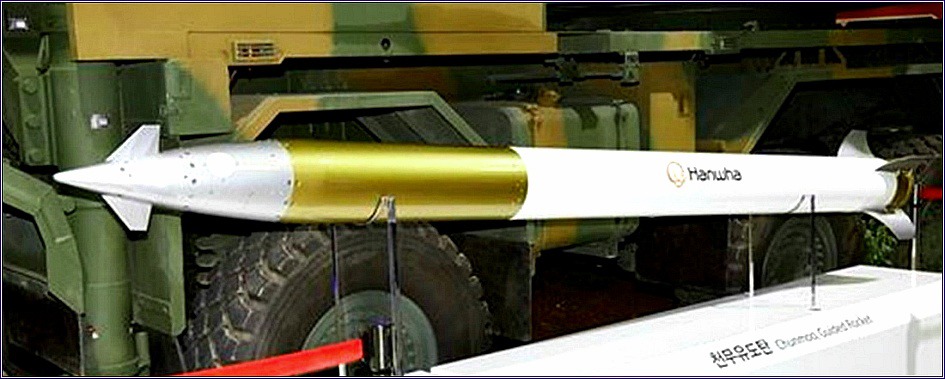

  239mm천무 로켓을 모두천무 발사대에 장전해서 발사할수있다.  신형   230㎜ 다연장   로켓 '천무'는 최대  사거리가  80㎞

  로, 휴전선 인근의 북한군 해안포 진지는 물론  원산일대까지타격  가능하다.    천무는 단 한 발로 서울   경복궁전체  면적의

  70% 이상을 초토화 할 수 있다.  1분 동안  12발을 연속 발사하여,  각기 다른  12개의 표적을    타격한다.  한발에  자탄900

  발이  내장되어축구장 3개 면적을   초토화한다.  북한의  300mm     KN-09 신형대구경   조종방사포에   대응하기 위해300

   mm   천무-2,  400mm 초대형 방사포에 대응하기위해 400 mm 천무-3를  개발할겄이라고, 알려져 있다.

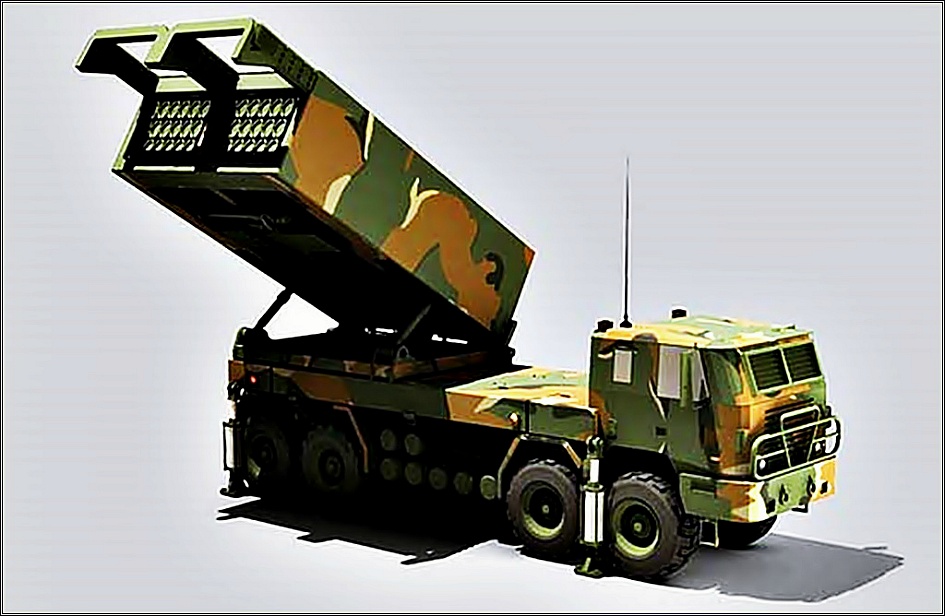

두산 인프라코어에서 천무 발사대를 위해 새로개발된 차체로  오로지  천무의  발사대와 탄약운 차만 사용하는  차대로 기존의현무2의

발사대의 플랫폼 차륜형 장갑차의 차대를 이용하려고 하으나  너무비싸서 예산을 절약하기 위해 염가형의 플랫폼을 위해개발되었

다고 한다. 쉽게생각하자면  HIMARS 와 비슷하다고  보면된다. 기아차도 천무"도입에  있어서 목업차량을 공개했다.중형전술

차량에 차축을 늘린목업이며 군용전술  차량라인업에 나온 대형전술 차량은 중형전차량의 차축을늘린 랜더링과 동일하다.   즉"

기아차에서 대형전술차량의 랜더링 형태와는 전혀다른 차량으로 공개될 것으로 보인다. 요근래 현무 2C의  TAI이 10X10 차대

로 공개되었는데기아차의  대형전술차량일 가능성이 높다.

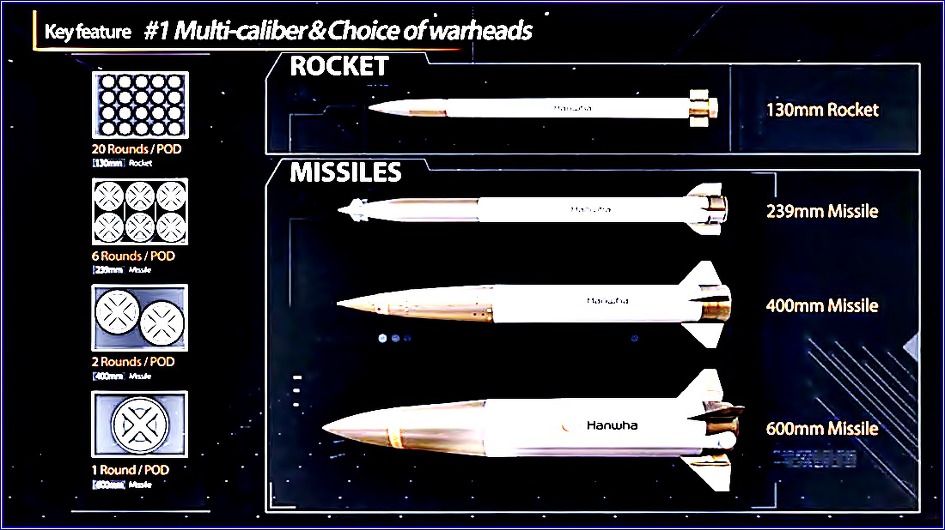

                     다양한  로캣포 를 발사하는 런처 (130mm, 239mm, 400mm, 600mm )











                     다양한  로캣포 를 발사하는 런처 (130mm, 239mm, 400mm, 600mm )

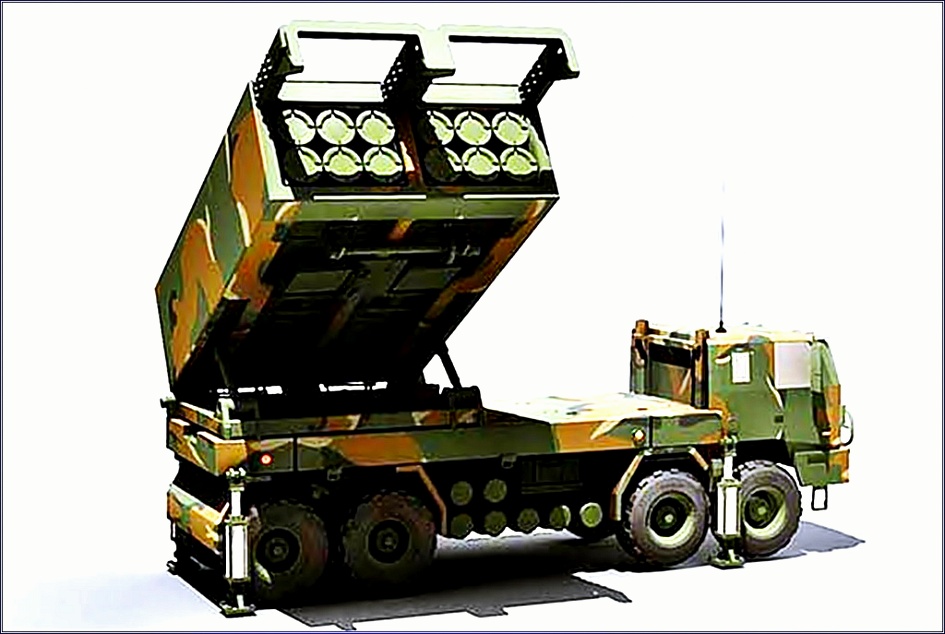

                   천무 다연장 포 운반차량  시스템







        227mm M270 MLRS는 궤도형 차량에서 다연장 로켓 12발을 발사하거나, 에이태킴스   미사일2발

       을  발사할 수 있다. 한국의230 mm 천무는 바퀴형 차량에서 다연장  로켓12발을  발사하거나,  전술

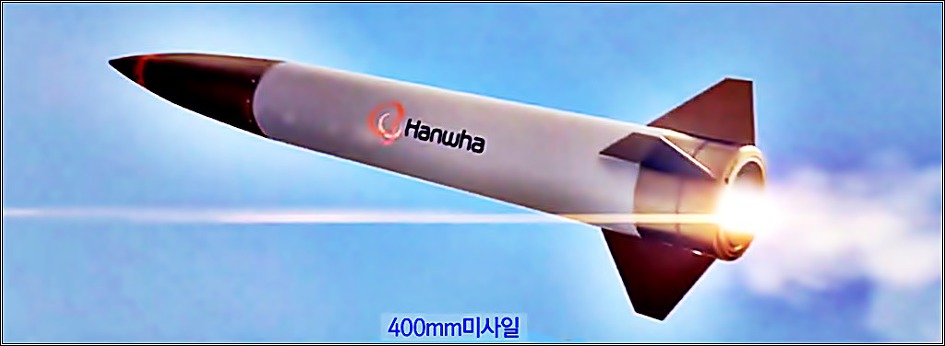

       미사일 2발을 발사할 수 있다. 천무를 개량한 천무 II는400mm 다연장로켓으로 사거리  400km이다.











                                              구룡 136  련장

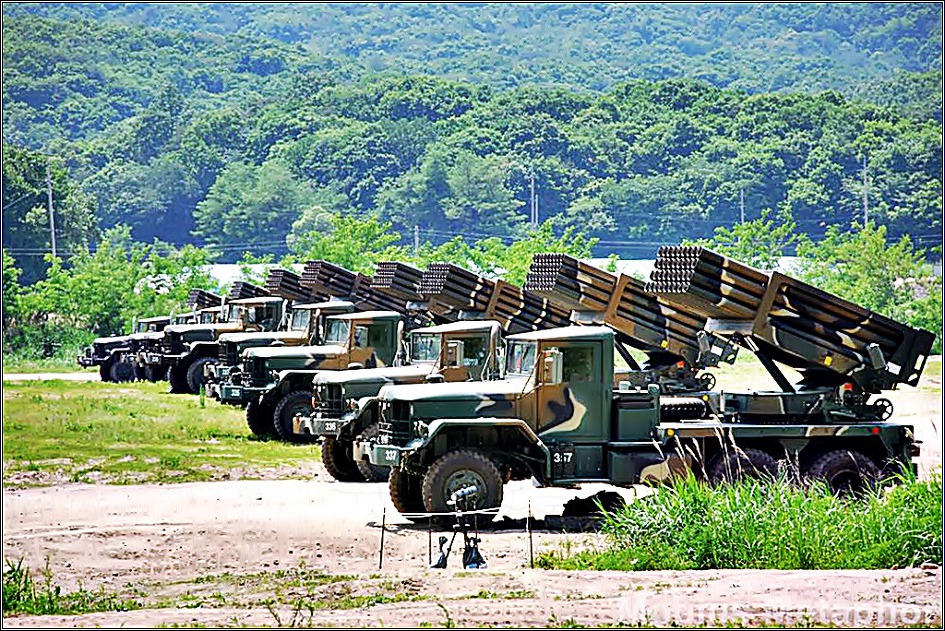

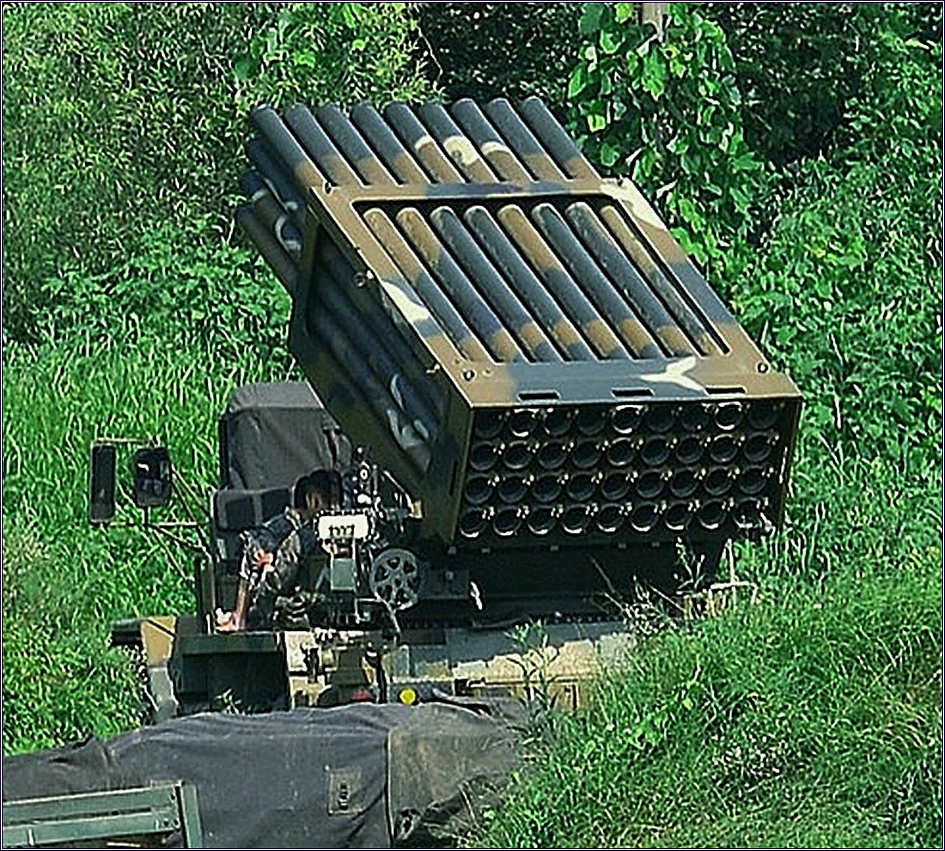

1970년대 초반부터 개발을 시작한  구룡다연장 로켓발사기는1978년 첫 개발형이 등장했을 때  4x7 배열의 28연장  발사기를

장착했다.   1981년 대량생산을 시작할  때부터 4x9 배열 36연장   발사기로  화력을 크게 강화했다.  K-136  구룡  36연장130

mm 다련장 로켓은 단시간에  강력한한 화력을 발사할수 있어 밀집된 목표공격에 가장 큰 위력을발휘한다.  발사기는 36연장

으로 360도  회전이 가능하고 KM 809A1 트럭에 탑재되며, 로켓 운반용으로는  72발을 탑재하는   보급차량을 사용한다.  인살상용

탄두여서 보병부대와 일반차량을  파괴하는 데 효과적이다.







  3대의 구룡이 일제사격에 나설 경우 축구장 5개 정도의 면적을 파괴할 수 있다. 구룡이란 이름은 로켓을 발사할 때 모습이마치

  용이 승천하는 것처럼 보인다고 해서 붙여졌다. 사격은 운전석 또 는는  발사대 차량밖에서 발사 통제기를 사용하여,부분,일제<
